CR-M1431是针对玻纤增强PA66开发的耐析出无卤阻燃。85℃, 85%RH条件下3000h以上不析出。产品形态可以纯粉体，也可以定做母粒。阻燃剂以母粒形式添加时，达到阻燃V0所需的添加量比国内外同类产品低10-20%。且所得阻燃树脂的流动性和机械性能显著高于同类阻燃剂加工的树脂产品。

1.原料

PA66: 神马 EPR-27

阻燃剂：CR-M1431（本实验中以母粒形式CR-M1431B添加测试）

玻纤：巨石EDR14-2000-988A--30%

2.加工条件

2.1干燥条件：90℃，4~6小时。

2.2挤出温度：240~285℃

2.3 注塑温度：270~285℃；模具温度：80~100℃

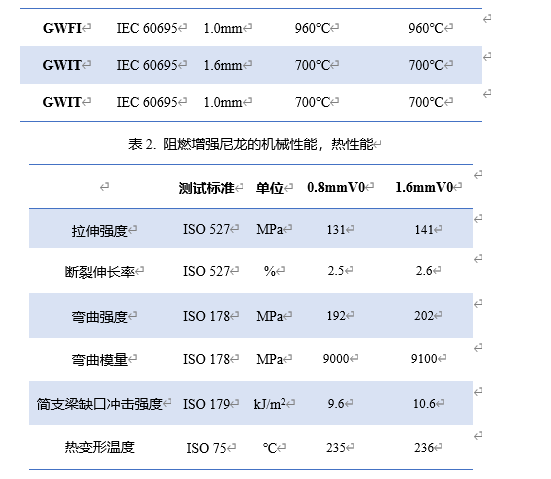

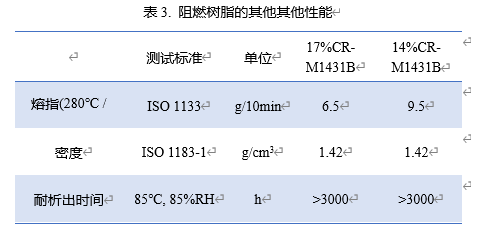

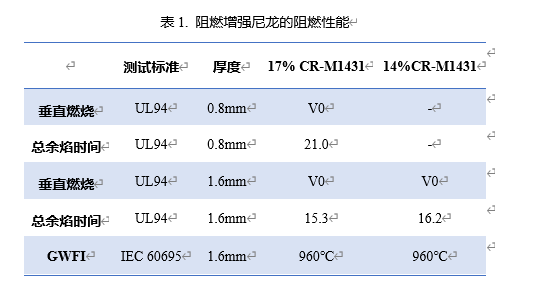

3.阻燃增强PA66物性对比数据

4.小结

CR-M1431的耐析出性能优异，双85的测试条件下可以满足3000小时不析出。阻燃效率优异，使用在30%玻纤增强PA66中，0.8mm阻燃V0所需的CR-M1431添加量为17%，1.6mm阻燃V0的添加量是14%。较市面上其他同类产品的添加量要低10-20%。所得阻燃增强尼龙的流动性和机械性能也明显由于同类阻燃剂所得的阻燃树脂。

增强PA66阻燃剂-CR-M1431_TDS.pdf

增强PA66阻燃剂CR-M1431_SDS.pdf
