CR-M1631是针对玻纤增强PA6开发的耐析出无卤阻燃剂。双85测试条件下可以满足3000小时不析出。阻燃剂可以以纯粉体形态，也可以定制母粒。母粒添加时0.8mmV0的阻燃剂的添加量为19%，1.6mm阻燃V0的添加量是15%。较其他同类产品低10-20%。且所得阻燃增强尼龙的流动性和机械性能优于其他同类产品所得阻燃树脂。

1.原料

PA6: 聚合顺 J2700

阻燃母粒：CR-M1631（本实验室的数据使用母粒CR-M1631B测试的）

玻纤：巨石EDR14-2000-988A（30%）

2.加工条件

2.1   干燥条件：90℃，4~6小时。

2.2   挤出温度：220~250℃

2.3   注塑温度：230~250℃；模具温度：80℃

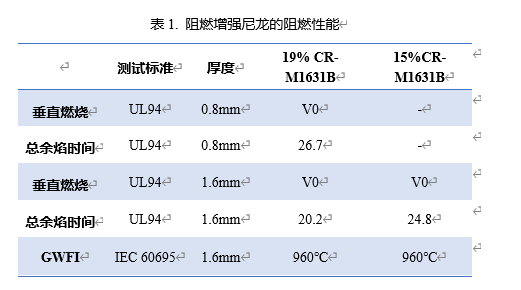

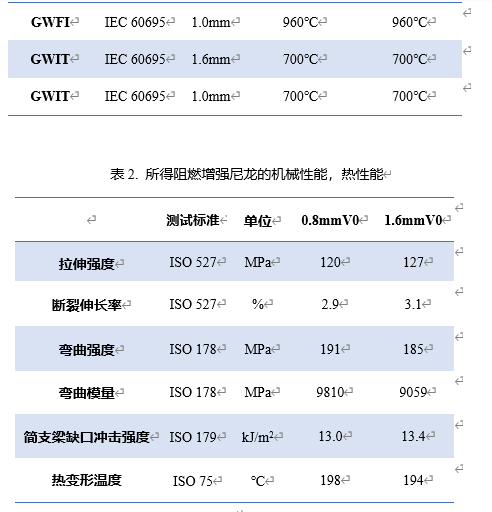

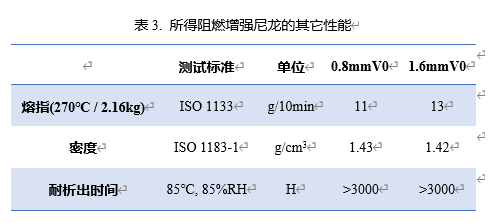

3. 阻燃增强PA6物性对比数据

4.小结

CR-M1631的耐析出性能优异，可以满足双85条件下3000小时不析出。阻燃性能优异，添加量比国内外同类产品要低10-20%。30%玻纤增强PA6 0.8mm阻燃V0的添加量为19%，1.6mm阻燃V0的添加量为15%。并且所得阻燃增强尼龙的流动性和机械性能均明显优于其他同类产品制备的阻燃树脂。

增强PA6阻燃剂-CR-M1631_TDS.pdf

增强PA6阻燃剂-CR-M1631_SDS.pdf
