BR-S13是针对聚醚型热塑性聚氨酯（TPU）开发的新型无卤阻燃剂。单独使用时，只需要1.5%的添加量，就可以达到阻燃V0，同时可以保持TPU本身的透明性。和MCA复配使用时，1%BR-S13加2%MCA，就可以达到阻燃V0，成本更低。阻燃剂添加量大幅降低，所得阻燃TPU可以保持其本身优良的韧性等机械性能。

1.原料:

聚醚TPU基材：巴斯夫1185A

阻燃剂：Inovia BR-S13、XS MC25

2.加工工艺:

1.粒子干燥：100℃*4H鼓风干燥箱干燥。

2.生产设备：BR-S13单独使用时建议适用液体加料装置添加；和MCA复配使用时，可以直接和TPU混合，通过主喂料添加。

3. 挤出温度:170~205℃

4. 注塑温度:185~200℃，模温60℃，通过模温机控制。

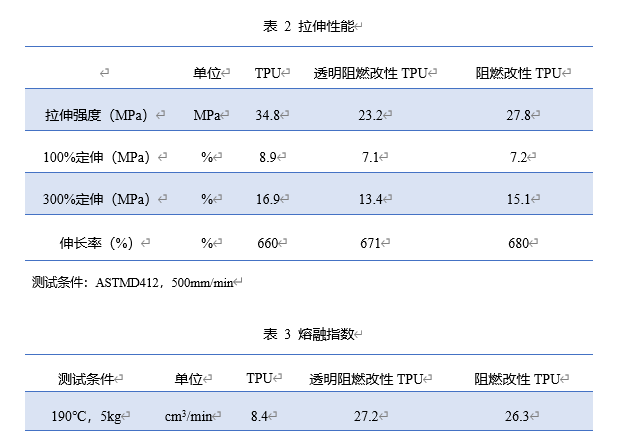

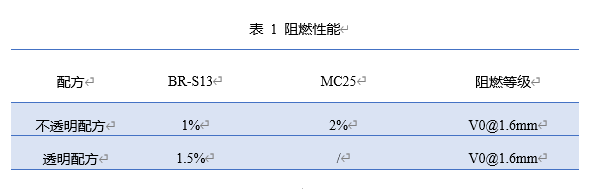

3.性能数据:

总结

BR-S13可以明显提高TPU的熔指，有增塑作用。所以TPU基材本身熔指较高的话，所得阻燃TPU的拉伸强度就会相对较低。所以，建议选用相同硬度但熔指较低的TPU基材。这样，所得TPU的拉伸性能的绝对值和相对保留百分比都会比较理想。

Note:我司使用路博润基材58887、科思创基材9385AU进行试验，得到的试验结果与1185A基本一致。

       添加抗氧剂对颜色改善有一定帮助。

TPU阻燃剂BR-S13_TDS.pdf

TPU阻燃剂BR-S13_SDS..pdf
