F-S1500是针对聚苯硫醚PPS开发的新型流动剂，具有较高的热稳定性，和PPS有极佳的相容性。在改善PPS流动性的同时不会对其机械性能，热性能产生影响。

1. 原料

PPS：新合成Polymer 3418

流动剂：诺为F-S1500

2. 加工条件

2.1 干燥：120℃，4小时。

2.2 挤出温度：280/290/290/285/275/270/270/270/285/290℃

2.3   注塑温度: 270~295℃；模具温度：120℃。

注：图表中“PPS”为PPS纯树脂过机料。

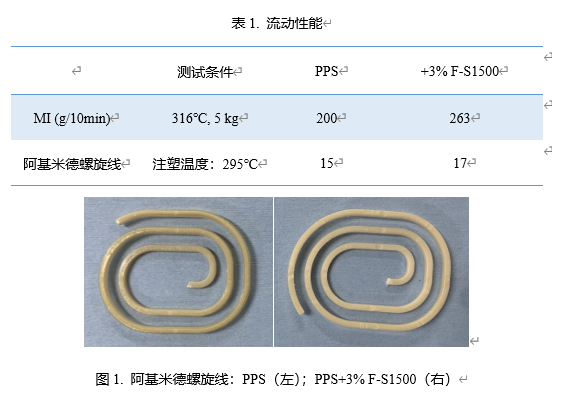

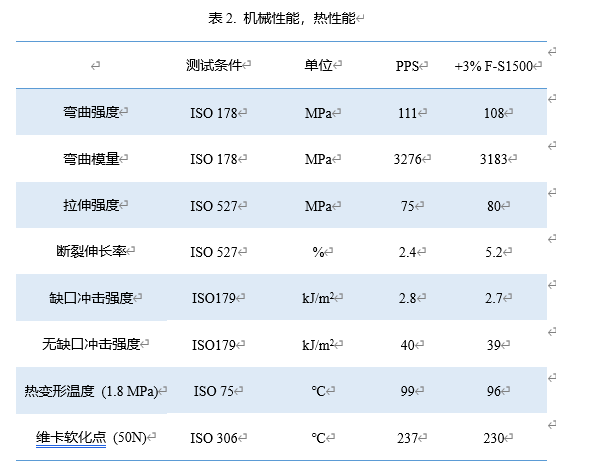

3. 流动改性PPS物性数据

注：上述数据基于PPS纯树脂，在PPS加玻纤体系中，流动剂的添加对机械性能影响较为明显

注：在相同的扭矩下，加入3% F-S1500可使加工设定温度可降低10 ℃左右。

PPS流动剂 F-S1500_TDS.pdf

PPS流动剂F-S1500 SDS.pdf
